Trzyfazowy zestaw dwukierunkowego zasilania z magazynem energii o pojemności 43,5kWh i mocy 24kW to innowacyjne rozwiązanie, które umożliwia efektywne zarządzanie energią elektryczną w budynku.
System ten może być skonfigurowany jako ON-grid, co oznacza, że jest zintegrowany z siecią elektryczną, pozwalając użytkownikowi nie tylko na korzystanie z energii słonecznej na bieżąco, ale również po naładowaniu akumulatora na przesyłanie nadwyżek do sieci energetycznej. To może być szczególnie korzystne w kontekście obecnych regulacji dotyczących rozliczenia energii z odnawialnych źródeł energii. Alternatywnie może działać jako system OFF-grid (UPS), w momencie tymczasowego braku energii lub celowemu odłączeniu od sieci energetycznej.
Kluczowym elementem zestawu jest urządzenie Victron MultiPlus-II, które zarządza przepływem energii, zapewniając jej optymalne wykorzystanie, a system jest skonfigurowany i gotowy do pracy. Bardzo prosty w montażu, ponieważ jest tylko jedno wejście, do którego możemy podłączyć sieć lub agregat (jako alternatywne źródło energii do ładowania baterii oraz zasilania obiektu) zaraz po układzie pomiarowym (liczniku energii). Wyjście podłączamy bezpośrednio na całą rozdzielnię instalacji budynku.
Do tego zestawu wszystkie trzyfazowe instalacje fotowoltaiczne ON-grid, możemy podłączać po stronie obiektu, co ułatwia integrację z istniejącymi systemami fotowoltaicznymi. Dzięki temu, energia pozyskiwana z paneli słonecznych jest najpierw wykorzystana na potrzeby domowe, a ewentualne nadwyżki są magazynowane lub przesyłane do sieci, co czyni ten system bardzo efektywnym i ekonomicznym rozwiązaniem.
Ten zestaw polecamy domom dwurodzinnym o podwyższonym zużyciu energii z pompą ciepła, sklepom wyposażonym w kilka stanowisk chłodniczych, małym warsztatom o podwyższonym zużyciu energii ogrzewanym pompą ciepła (wyposażonym w odbiorniki o zasilaniu trójfazowym, które są podłączone do sieci).
Szacowany zwrot inwestycji następuje po około 3,5 roku uwzględniając cenę 1zł/kWh.
Wydajność tego zestawu przewiduje 20,5MWh rocznie.
Wydajność w przedziale czasowym od 15 kwietnia do 15 września dochodząca do 160 kWh na dobę

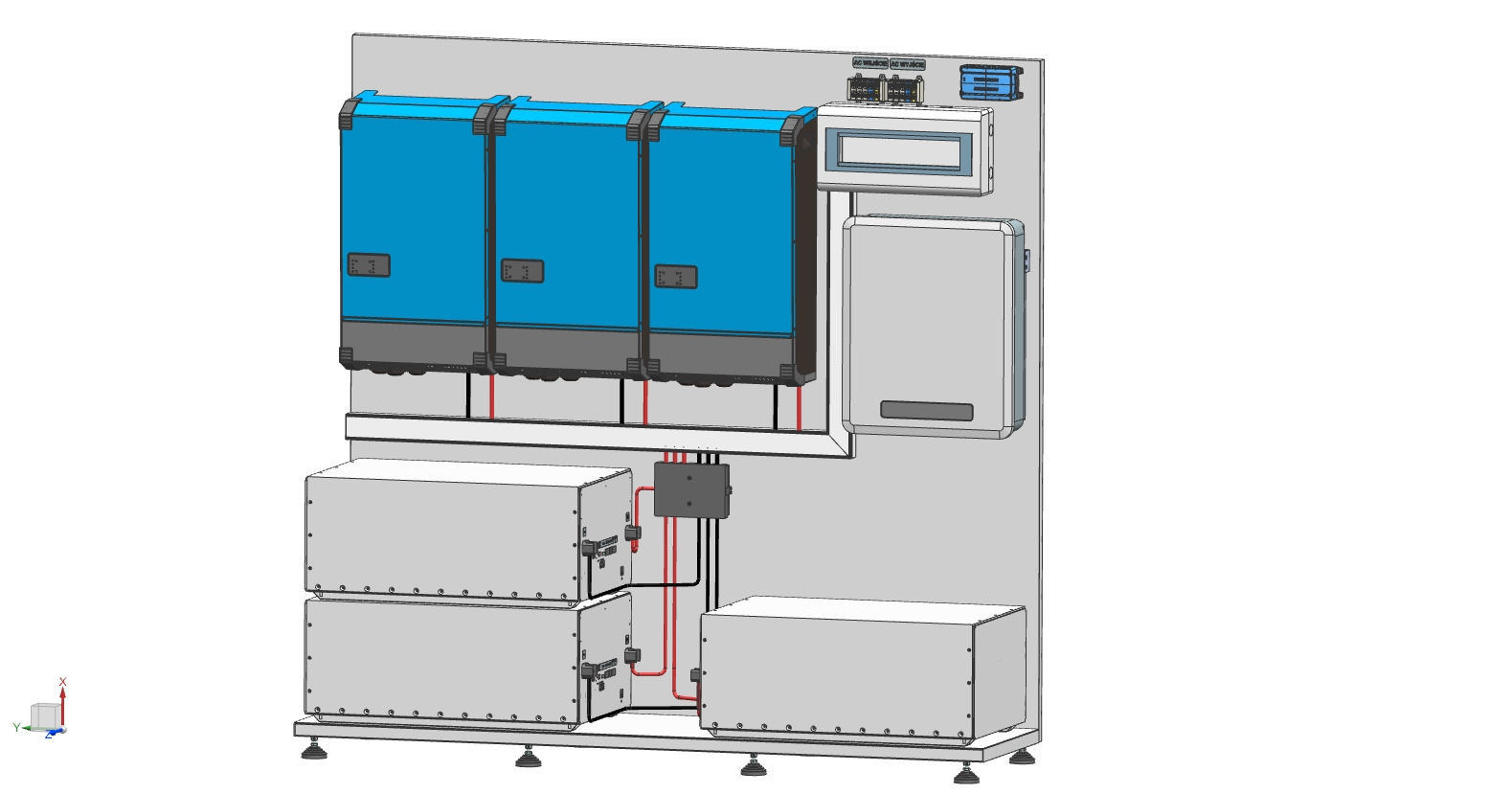

W skład zestawu wchodzi:
3x Victron MultiPlus-II o łącznej mocy 24kW z chwilowym przeciążeniem do 45kW (zarządza energią, jest awaryjnym zasilaniem jak i ładowarką akumulatora)
3 Magazyny energii niskonapięciowe o napięciu 51V oraz pojemności 280Ah, co daje łącznie 43,5kWh (wyposażony w układ zabezpieczający BMS zbudowany na ogniwach LiFePO4, które producent podaje wytrzymałość 6tys. cykli ładowania lub 12 lat)
Jednostka sterująca Cerbo GX (urządzenie wymaga połączenia z internetem, dzięki czemu wszystkie parametry i kontrolę mamy dostępne w aplikacji Victron Connect)
jeden Inwerter 3-faz ON-grid o mocy 20kW (podłączany po stronie domu, czyli sieci budynku)
Komplet zabezpieczeń wejściowo-wyjściowych (zabezpieczenie nadprądowe i przepięciowe po stronie instalacji fotowoltaicznej)
36 modułów fotowoltaicznych o mocy 570W
Parametry wyjściowe:
Napięcie wyjściowe: 3-fazowe 400VAC (+/-) 2%
Maksymalny prąd wyjściowy: 50A
Częstotliwość: 50Hz (+/-) 0,1%
Moc przy temperaturze otoczenia 25stopni: 24000VA
Moc przy temperaturze otoczenia 25stopni: 19200W
Moc przy temperaturze otoczenia 40stopni: 16500W
Moc przy temperaturze otoczenia 65 stopni: 12000W
Moc chwilowa: 45000W
Maksymalna sprawność: 95%
Maksymalny prąd ładowania akumulatora: 330A
Napięcie ładowania akumulatora do: 57,6V
Maksymalny prąd wejściowy: 50A (ładowanie akumulatora + wyjście)
WAŻNE!
Zestaw powinien pracować w temperaturze od +5 do +25 stopni, ze względu na prawidłową pracę ogniw magazynu
Waga magazynu: 115kg
Przez ograniczenia wagi, magazyny wysyłamy na oddzielnej palecie, które trzeba samemu podłączyć pod wcześniej przygotowane przewody.
W zestawie nie uwzględniono przewodów łączeniowych, konstrukcji oraz montażu.
Zestaw ten powinna podłączać osoba z odpowiednimi uprawnieniami.
Nie montujemy w pomieszczeniach z dużą wilgotnością powietrza oraz o zwiększonym zapyleniu.
